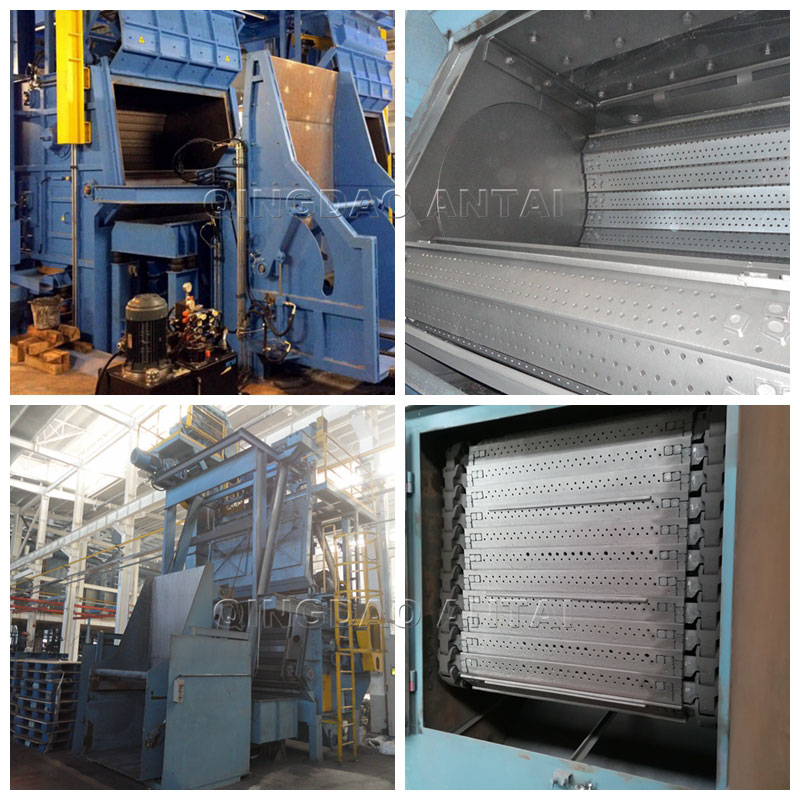

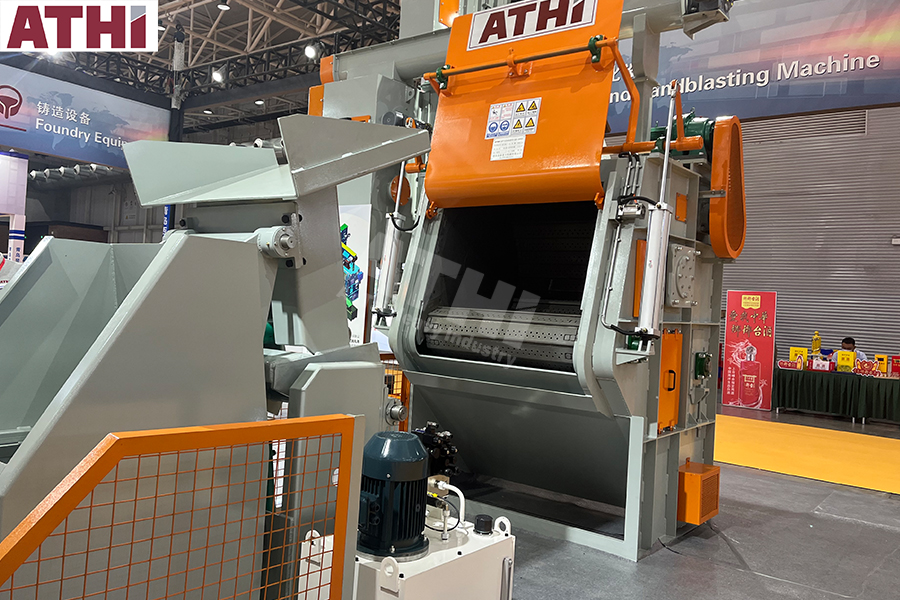

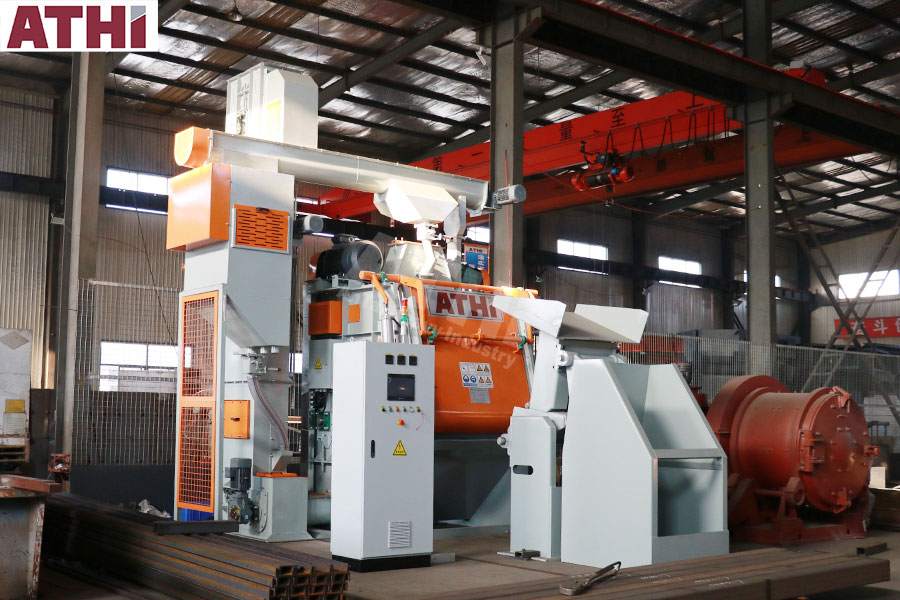

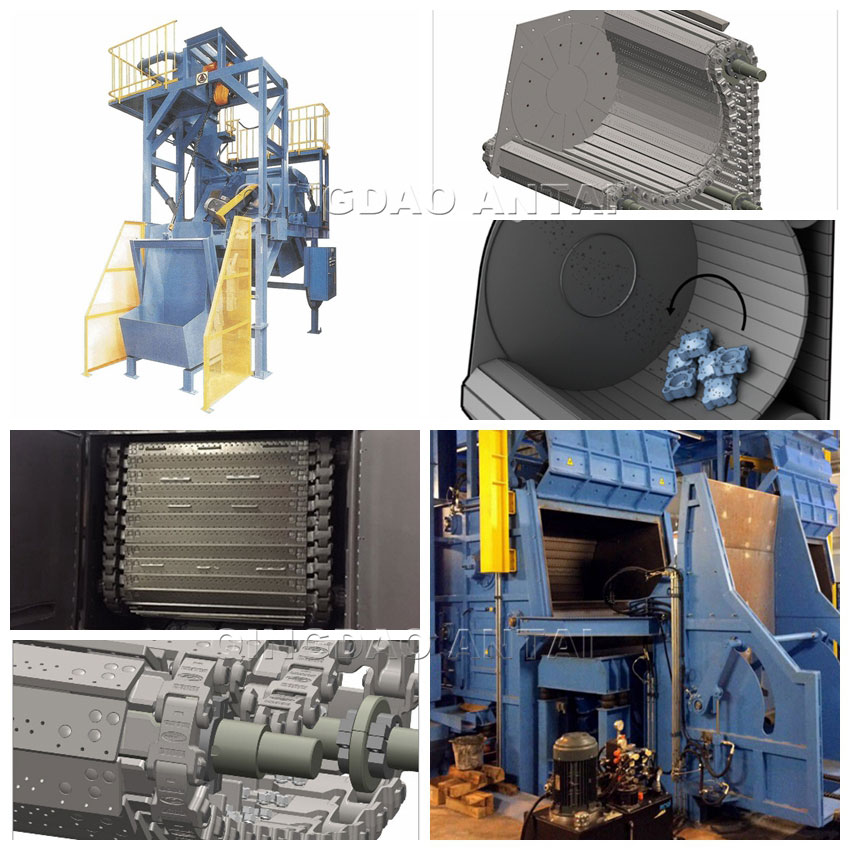

15GN 履帶式拋丸機
【型號】 :15GN履帶式
【應用】：主要用于機床廠、汽車廠、紡織機械廠、熱處理車間、鑄鋼車間和沖壓車間。可有效清理鑄、鍛件、沖壓件等易翻滾跌落的工件，以及不易撞碎的非脆性零件和型芯不深的鑄件。

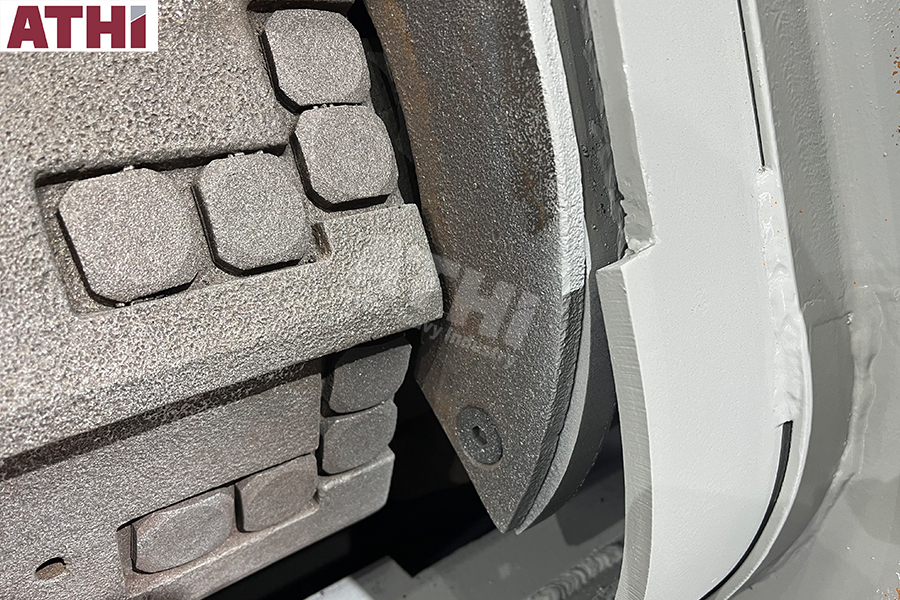

【特性】：具有高強度的機身殼體，合理的鏈傳動系統，高質量的鑄造鏈環，自動化上下件，結構緊湊，壽命長，易維護。
【產品描述】：
1、除塵管道全部采用金屬制作，帶風量調節閥、沉降箱；
2、可完成上料，工件旋翻轉拋丸清理，下料，除塵等功能；
3、采用無地坑形式，節省施工費用；
4、分離器采用滿幕簾式，室體及拋丸器的布置方式均經過三維動態拋射仿真后確定，能顯著提高清理效率；
5、采用高拋射速度的懸臂離心式拋丸器，彈丸同時拋向工件各個表面，使彈丸流準確覆蓋整個工件；
6、機器結構緊湊，使用、維護方便；

我們的服務
1.出廠前已完成設備外觀裝飾，外部包裹拉伸膜，可有效避免面漆損傷；
2.可部分或全部采用木箱包裝(電氣柜等關鍵部件需用防震材料包裝后再放入木箱)；
3.擁有十幾名經驗豐富的工程師和近百名熟練技工，確保產品質量和完工時效。
4.公司與ACL, CSCL, CCNI, CNC, COSCO等保持長期合作，確保及時交貨。
我們的公司
1.產品全部采用三維設計；
2.采用通用零部件，易于更換；
3.通過ISO三體系，CE，TUV，BV等國際認證；
4.通過國家高新技術企業認證；
5.獲頒守合同重信用企業證書；
6.獲評山東省專精特新企業；
7.全國鑄造機械標準化技術委員會拋噴丸分技術委員會（SAC/TC186/SC3）秘書處。
常見的問題
如果機器不適合您的工件,請告知以下信息:
1)您將清潔哪種工件?
2)工件尺寸(最大工件的長度,寬度和高度,最小工件的長度,寬度和高度? )
3)最大和最小工件的重量是多少?
4)請告訴我們您要求的清潔效率?
根據您的信息,將為您的工件設計合適的機器。

技術參數
名稱		單位	參數
外形尺寸（不含除塵系統）	高	mm	4750
	寬	mm	4500
	長	mm	5000
液壓上料電機功率		kw	5
除銹質量等級：ISO8501-1/2007			? Sa2.5
鋼丸種類		mm	鋼絲切丸或鑄鋼丸 0.6~1.5
表面粗糙度		μm	25-70（由彈丸直徑和工件鑄造精度決定）
能源消耗	?總功率	kw	約56.5kw（以實際設計為準）
	壓縮空氣消耗量	m³/min	1.5~2
	壓縮空氣壓力	Mpa	0.4~0.6
部套參數
?設備主機	殼體板厚	mm	8
	端護板材質	mm	10mm—ZGMn13
	滾筒裝載容積	m³	0.43
	端盤直徑	mm	1092
	最大裝載量	kg	1350
	最大單件重量	kg	100

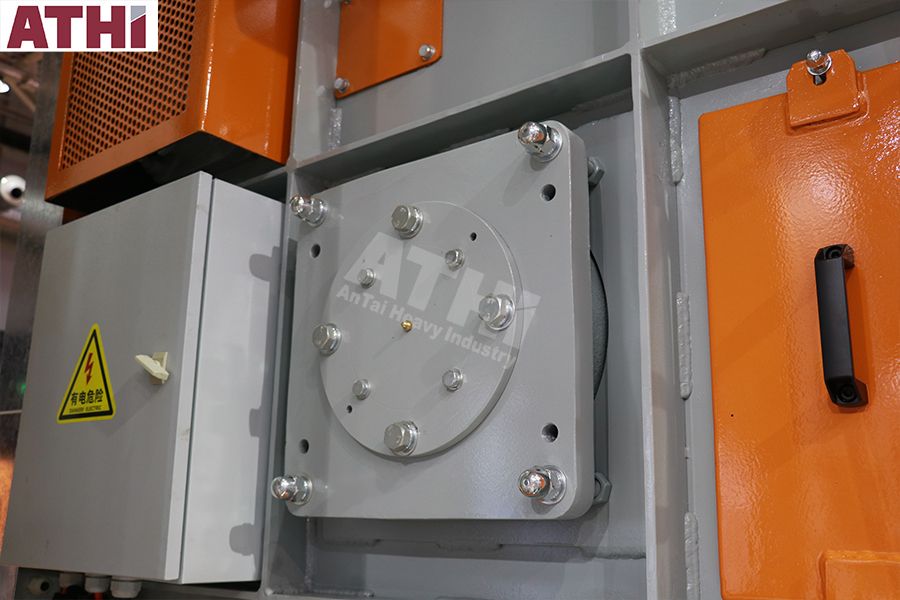

拋丸器	數量	?	1
	型號		180-4RK
	拋丸量	kg/min	max480
	功率	kw	30

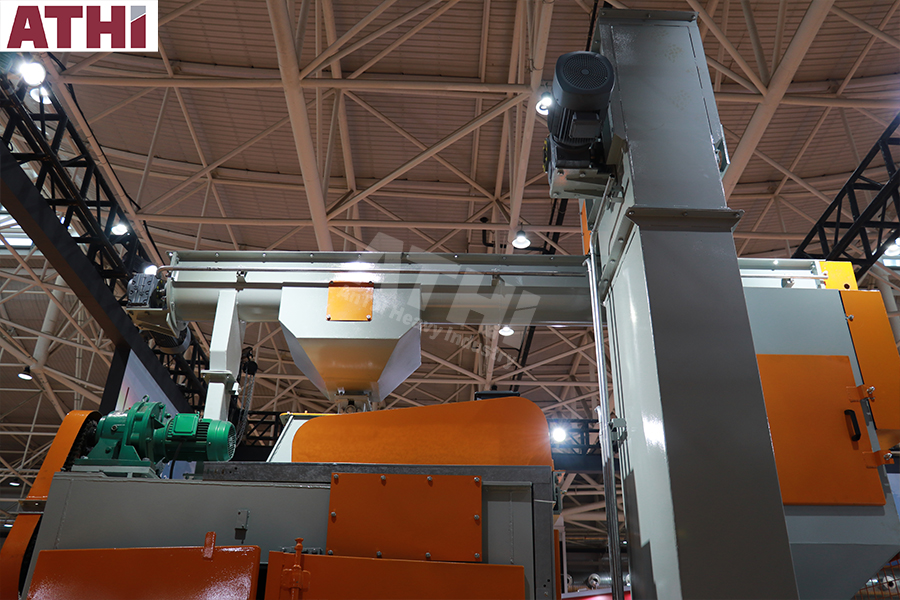

提升機	提升量	t/h	30
	功率	kw	4
螺旋輸送器	輸送量	t/h	30
	功率	kw	3
履帶裝置	主軸傳動速度	r/min	4.2

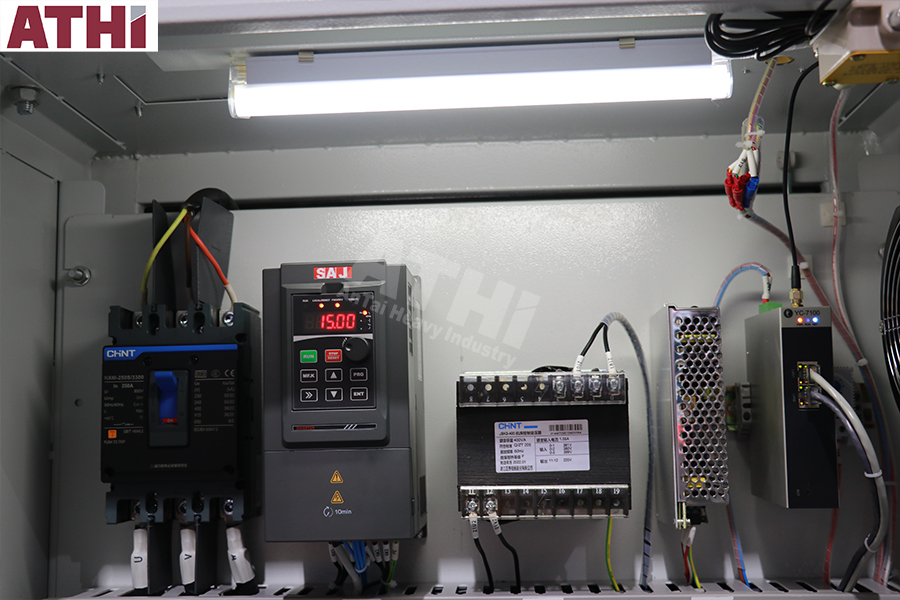

	功率	kw	3（變頻調速）
分離器	分離量	t/h	30
	功率	kw	2.2
加料機	功率	kw	3（帶制動器）
加料門	功率	kw	1.1（帶制動器）
振動輸送電機	功率	kw	2*1.85
除塵風機	風量	m³/h	8000
	功率	kw	7.5
